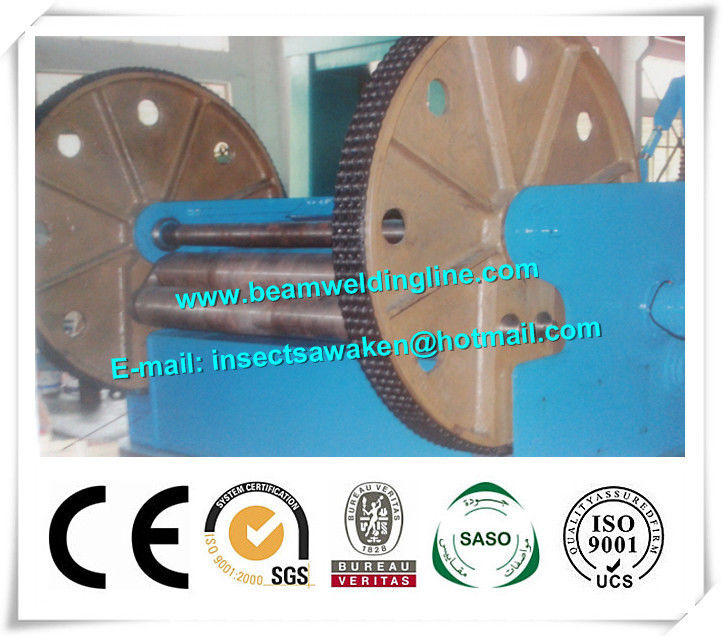

Гибочная машина высокочастотного орбитального сварочного аппарата трубки/стальной трубы

Частота коротковолнового диапазона сварочного аппарата панели гибочной машины/мембраны стальной трубы

1. Введение

Гнущ сваренную панель трубы в необходимый размер, мотор как сила, с преимуществами простой структуры, легкость деятельности.

2. Главным образом технический параметр

Модель ●: 1600mm

Диаметр ● трубы: 38-76mm

Толщина ● стены трубы: 3.5-7mm

Радиус загиба ●: ≥5D (D-диаметр трубы) не больше чем maximally 500mm

Угол сгиба ●: ≤150°

Ширина ● панели трубы: ≤1600mm

Скорость изгибания ●: 0.26rpm

Вращающий момент ● гнуть: 170KNm

Состав ●: механически компоненты составлены системы управленной мотором которая составлена мотора, decelerater и главных осей; механически гнуть система которая составлена гибочного штампа, поддерживая ролика, располагать clamper и гнуть ролики расположенные на цепной диск встают на сторону для того чтобы встать на сторону, гибочный штамп составлен плоского умирает и сформированный ринв умирают, оборудованный с одним полным набором инструментов. Электрическая система управления составлена шифратора, растра и других элементов управления, осуществляющ численную установку, показывая гнуть угла сгиба, ручных или автоматических.
