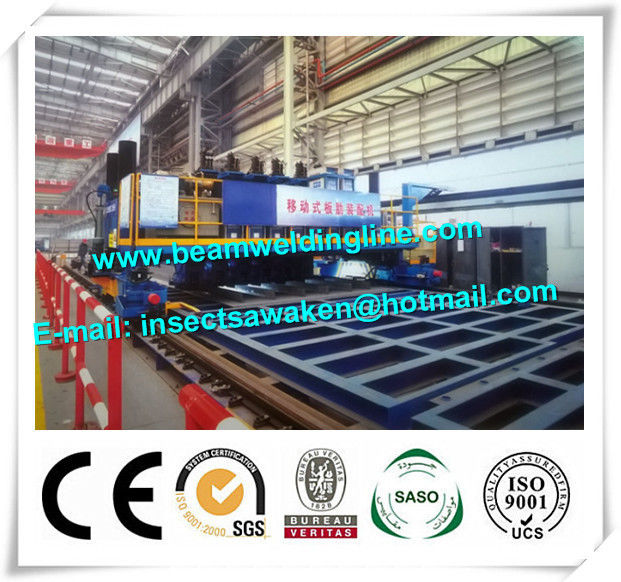

Гидровлический продольный сварочный аппарат луча t с рамками Gantry

Гидровлический продольный сварочный аппарат луча t с рамками Gantry

1. Технический параметр

Ширина рамок ● главным образом: 7000mm

Ширина эффективной работ-части ● собирая: 6000mm
Высота рамок ● главная: 2100mm
Расстояние нервюры ● минимальное (одновременная заварка): 600mm
Мотор управляемый ●: 0.75Kw * 2 комплекта
Рукоятка агрегата ●: 5 комплектов
● вверх и вниз расстояния гидростатического напора: 100mm (отжимающ усилие 2tons)
Расстояние ● выйденное и правое центризуя: 120mm (отжимающ усилие 1ton)
Система ● гидровлическая: максимум 140kg/cm2

2. Ряд поставкы

Рамки Gantry ●: управляемый прибор * 2 комплекта, управляемый луч * 2 комплекта, верхняя платформа, колонка, крюк guideway, система управления, привязывает и так далее.
Прибор агрегата ●: вверх по вниз гидростатическому напору, выйденному правое центрирующее приспособление, выйденное правый регулируемый прибор.
Система ● гидровлическая: станция гидровлического насоса, цилиндр, прокладывает трубопровод и так далее.
Транспортер ●: итог 30m транспортера подшипника шифрования, мотор редуктора передачи, сопротивление и цепь, колесо заплаты и прибор толкателя * 5 комплектов.
Части ● запасные

(Тип машина Gantry панели t собирая, адвокатское сословие t приспособленное вверх по машине)

(Обычно оно с прибором 5 блоков располагая для того чтобы зажать панель)

Вверх и вниз расстояния гидростатического напора: 100mm (отжимающ усилие 2tons)

        Пригонка адвокатского сословия t продольная вверх по оборудованию: Это оборудование использовано для приспособления вверх по продольным укреплениям заваркой тэкса на главных плитах которые приходят от предыдущего этапа сварки в стык. Оно использует магнитный регулятор и гидровлический цилиндр для того чтобы контролировать зазор пяди, прямоугольных и zero между главными плитами и укреплением для того чтобы положить их на правильное положение.
