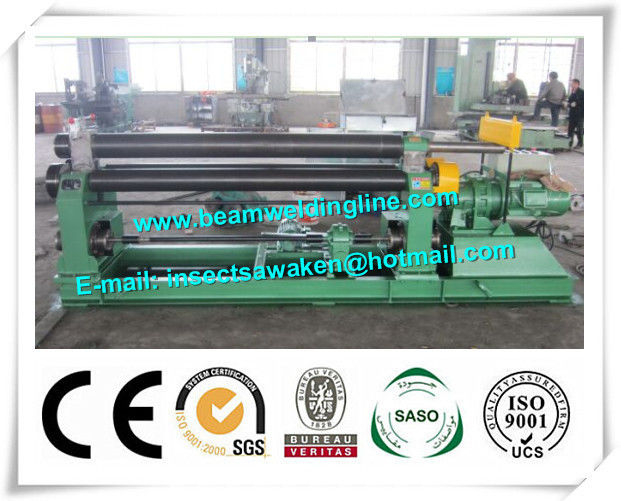

Механическая гибочная машина стальной пластины, гидравлическая машина завальцовки стального листа
Максимальная толщина плиты | 16 мм | Максимальная ширина плиты | 3000мм |
---|---|---|---|
Производить металлический лист предела | 245º | Нагруженный с минимальным диаметром катушки | Φ800mm |
Скорость загибочного валка | 4m/min | Расстояние 2 боттомроллер разбивочное | 430mm |
Высокий свет | Машина гидровлической гильотины режа,Машина CNC гидровлическая режа |
1. Технический параметр
Нет. | Деталь | Блок | Значение |
1 | Максимальная толщина плиты | мм | 16 |
2 | Максимальная ширина плиты | мм | 3000 |
3 | Производить металлический лист предела | º | 245 |
4 | Нагруженный с минимальным диаметром катушки | мм | Φ800 |
5 | Скорость загибочного валка | м/мин | 4 |
6 | Расстояние 2 боттомроллер разбивочное | мм | 430 |
7 | Верхний диаметр ролика | мм | 340 |
8 | Нижний диаметр ролика | мм | 260 |
9 | Сила мотора | КВ | 18,5 |
2. Описание структуры
Машина принимает структуру 3 роликов симметричную с верхним роликом двигая вертикально в центр между 2 более низкими роликами, который достиган через привод винта, гайки, червя и винта руководства, 2 более низких роликов, и обеспечивает материалы плиты с вращающим моментом через захват шестерни выхода модератора с страхом более низких роликов. Машина общая структура, работая раздел и основной раздел все передачи установлен на твердое основание заварки. Удобно к установке и регулировке.
