Таблица сварочного аппарата автоматной сварки вращаясь/позиционер Turntable пола







1. Обзор оборудования

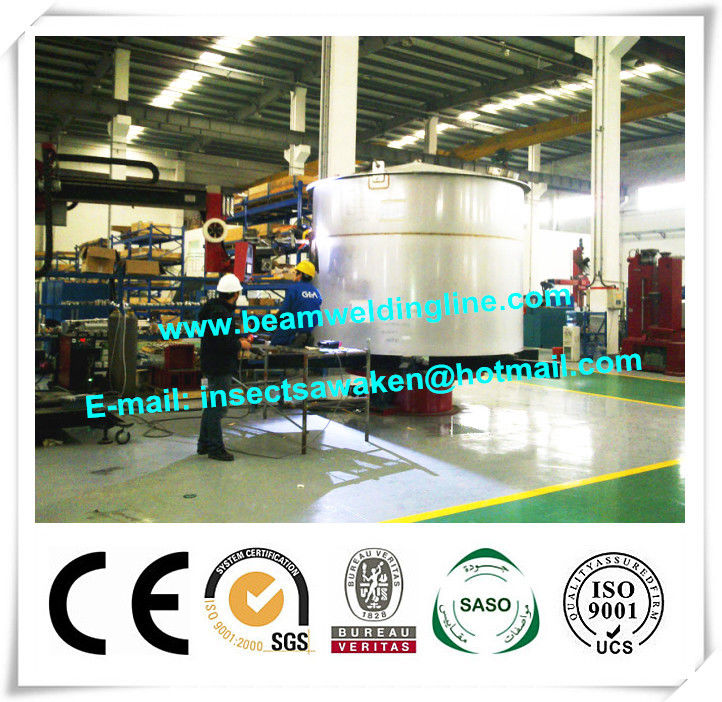

        Позиционер turntable пола вид оборудования который может сделать работу повернуть ° вокруг 360 в горизонтальном направлении. Он поворачивает инфинитным с практически и надежным, и поворачивает ровно и применимый объем, и деятельность простой etc, и она типичные вспомогательного оборудования в процессе процесса заварки. Ее можно также широко использовать для вырезывания, мелющ, агрегат, специально соответствующий для более большой работ-части для того чтобы повернуть вокруг, и она одно из идеально оборудования для того чтобы улучшить степень автоматизации и эффективности.





2. Технические данные


Вес максимальной нагрузки ●: 3000kg
Диаметр таблицы ●: φ2000mm
Форма соединения таблицы ●: M24×6 (T-шлиц)
Скорость ● роторная: 0.1-1rpm
Сила мотора ● роторная: 1.5kw
Высота ● над землей: 540mm





3. Теория структуры


        Это оборудование главным образом составлено рамки, таблицы, механизма качания, проводного прибора и электрического управления etc.


        Рамка, таблица: рамка weldment формы коробки. Рамка и таблица все сваренная структура, как требование к прочности согласно заварке, и после того как сваривающ термическую обработку отжига выполнил, получают освобожданными усилия заварки и деформация эффектно предотвращать обрабатывать. Меза имеет концентрическую штангу, облегчает работ-часть как отметка уровня для справки. Все сваренные соединения отжимают соединение равномерной прочности сваренное для того чтобы продолжить заварку, и после сваривать термическую обработку отжига выполните. Таблица имеет концентрического правителя для того чтобы облегчить справку как отметка уровня.


        Механизм качания: механизм качания расположен между рамкой и таблицей, и он главным образом составлен редуктора скорости, мотора, роторного нося etc. мотор принимает отечественное тавро, стабилизированный и надежный. Редуктор приспосабливает двойной редуктор шестерни глиста, с собственн-фиксируя функцией и более большим вращающим моментом выхода. Роторный механизм управляется мотором, через редуктор для того чтобы замедлить, и приводами вала выхода workbench назад снова. Поворачивая скорость также можно сделать скорости преобразования stepless, делающ таблицу в границах 10 времен переменной скорости, встретить различные размеры работ-части.


        Работ-часть в процессе заварки с заземленным кабелем должна быть соединена с проводным прибором сразу, и проводной прибор должен быть соединен с таблицей, для того чтобы убеждаться что весь прогресс заварки может формировать петлю постоянн. Проводной прибор сползая проводной подшипник с проводными затирами, и максимальное течение может быть до 400A.


        Электрическая система управления: она главным образом составлена распределительного ящика и коробки деятельности.
