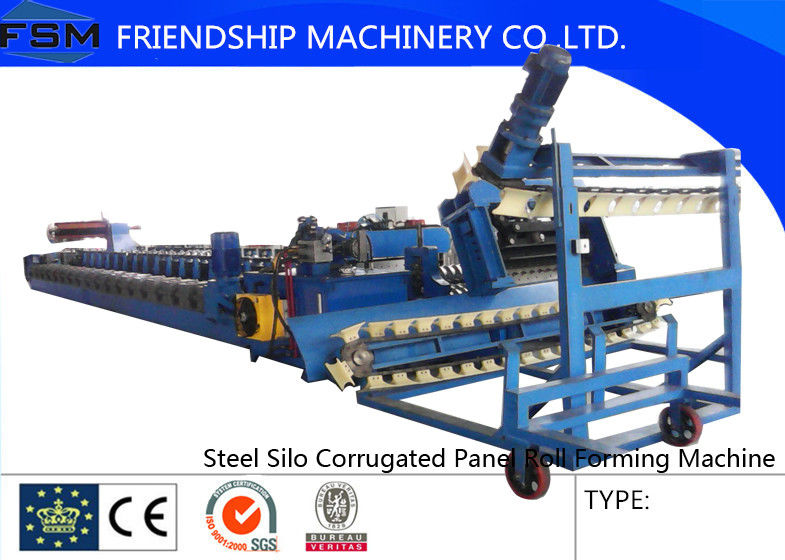

кульверт машины 3 до 4mm стальной формируя стальной при управляемая коробка передач

Место происхождения Китай
Фирменное наименование FSM
Сертификация ce
Номер модели 0108
Количество мин заказа 1 комплект
Цена 150000
Упаковывая детали Упаковка ехпортированная стандартом
Время доставки 80days
Подробная информация о продукте
Толщина 2-4mm Ширина 1000
Управленная шестерн шестерня Коробка передач Размотчик 10TON
ПЛК С экраном касания Пробивая отверстия Гидровлический пробивать
Высокий свет

профилирующей машины

,

Крыша панели барабан машины

Оставьте сообщение
Характер продукции

кульверт машины 3 до 4mm стальной формируя стальной при управляемая коробка передач





Главное техническое

Эта линия включает гидровлическое decoiler с автомобилем катушки, направляющим выступом, формирующ, пробивающ, изгибающ, режущ, простой штабелеукладчик.

Материальная подавая ширина: максимальное 1250mm, Q235, максимальная толщина: 4mm.



1.Hydraulic Decoiler с автомобилем катушки:

Максимальная подавая ширина 300-1250mm
Максимальная емкость нагрузки 10T
Максимальный диаметр катушки 1500mm
Внутренний диаметр катушки 460-560mm



кульверт машины 3 до 4mm стальной формируя стальной при управляемая коробка передач 0

2.Main формируя машину:

кульверт машины 3 до 4mm стальной формируя стальной при управляемая коробка передач 1

стальной подавать плиты 3.Including и направляющий выступ, руководство регулируя центризовать, формировать крена.

Preciseness одиночных высоты и расстояния волны: ± 2mm

Плита после формировать, поверхности плиты и края ровных, отсутствие очевидного скреста.

Формировать станцию: 20 станций в итоге (16 станций, 2 станции для переформовать, первый ролик станции имеют подавая функцию, 2 конца ролики имеют направляя функцию), материал GCr15 ролика.

Мотор: 2 комплекта, 15kw каждое.

Скорость: 6-15mm/min включая пробивать, не включая вырезывание.

Структура машины: Колонка и коробка передач стойки управляя для каждого станциями.

кульверт машины 3 до 4mm стальной формируя стальной при управляемая коробка передач 2

Управление: перепадом PLC Тайвани, тавро экрана касания китайское, с дистанционным управлением.

кульверт машины 3 до 4mm стальной формируя стальной при управляемая коробка передач 3

часть 4.Punching:

Безпосадочный отслеживая пробивать

Мотор сервопривода 5.5kw, шифратор, передача винта шарика

Гидровлическая станция Китаем

Пробивая preciseness:

Отверстие: +0.3mm;

расстояние отверстия (направление ширины): ±1mm

расстояние отверстия (направление длины): ±2mm

Отверстие винта: приглаживайте, формируйте хорошее

Пробивать умирает: Материал Cr12MoV, термическая обработка, 60-62HRC. Один комплект пробивая головки с одной линией.

кульверт машины 3 до 4mm стальной формируя стальной при управляемая коробка передач 4

машина 5.Curving

Изгибать путь: изгибать 3 роликов

Подавая ширина: 1500mm

Скорость: такая же скорость как главная формируя машина.

Максимальный изгибая диаметр: 2m.

Структура: колонка стойки.

кульверт машины 3 до 4mm стальной формируя стальной при управляемая коробка передач 5

часть 6.Cutting:

Станция доли гидровлическая с пробивая частью.

Путь вырезывания: гидровлическое вырезывание, угол вырезывания регулируемый, может соответствовать с изгибать.

Точность длины: ±2mm;

Лезвие вырезывания: Cr12MoV, термическая обработка, 60-62HRC

кульверт машины 3 до 4mm стальной формируя стальной при управляемая коробка передач 6
7.Stacker
кульверт машины 3 до 4mm стальной формируя стальной при управляемая коробка передач 7
8. Законченный - продукты
кульверт машины 3 до 4mm стальной формируя стальной при управляемая коробка передач 8
кульверт машины 3 до 4mm стальной формируя стальной при управляемая коробка передач 9
